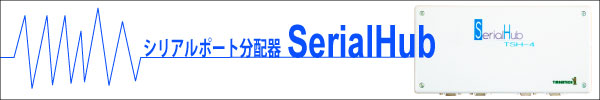

   SerialHub TSH-4は1台で1つのシリアルポートを最大4つまで分配することが可能です。RTK用GNSS受信機の出力を複数のNTripサーバーへ入力したり、機器の出力を一方は処理ソフトへ、もう一方はロギングしたり、というような1台の機器の出力を同時に様々な用途に使用したい場合はこのSerialHubが役に立ちます。

   SerialHubは分配後のポート(指定の1ポートのみ)からも機器との双方向通信が可能ですので従来の構成に割り込ませるだけで使い方を変えずにデータの分配が可能です。また各ポートには独立したストレート/リバース切り替えスイッチがあるのでケーブルの種類を気にする必要はありません。

   分配先が4つ以上の場合も、複数のSerialHubを数珠繋ぎに接続することでデータ信号は劣化することなく無限に分配することが可能です。またシリアル通信の規格を超える長距離通信の際もブリッジ(中継器)として機能します。



 主な特徴

  • 最大4ポートへ再分配
  • 分配側ポートからの双方向通信が可能(1ポート)
  • 全ポート、ストレート・リバース切り替えスイッチ内蔵
  • データ通信を目視できるTX /RX独立LED
  • 電源は5V〜12Vに対応


 製品仕様

型番 :   TSH-4
入力ポート :   1ポート DSUB9ピンオス(標準)
   (オスメスピン数指定可能, ストレート/リバース切り替え可能)
出力ポート :   4ポート DSUB9ピンメス(標準)
   (オスメスピン数指定可能, ストレート/リバース切り替え可能)
   そのうち1ポートは送受信可能、その他3ポートは受信のみ可能
通信方式 :   RS-232(EIA-232-D/E)
通信制御 :   なし(DTR,DSR,RTS,CTRは常にアクティブ)
通信速度 :   300bps〜115200bps
電源 :   DCジャック 5V〜12V 0.5A以上(5V推奨、逆接続防止機能付)
LED :   電源用、各ポートに送信用、受信用
外形 :   W110 mm×D220 mm×H45.3mm(コネクタ等突起部含まず)


 製品外観

全体 上面
出力ポート側 電源入力ポート側

 アクセサリ

  • データケーブル(RS232Cストレート、リバース)
  • ACアダプタ
  • 電源、コネクタ、ケース変更指定
