  トップ > 製品情報 > 製品一覧 > 360°反射板

 PFR-360Rは直径14cmの円筒型で、その周囲360°いずれの方向からもレーザ距離計による距離測定が可能です。既知点にPFR-360Rを据え、レーザ距離計の測定者位置を測定する“逆放射測定”や、森林内での円型プロット設定に最適です。上部にはGPSアンテナが取付け可能です(下写真)。
※製品に取付架台等は含まれません

 仕様

使用可能距離 レーザ距離計 FILTERモードで50m以上
反射板定数 -7cm (測定水平距離に+7cmで中心までの距離となる)
大きさ 140mm×150mm×320mm (縦×横×高さ)
重量 約1kg

上部図
三脚取り付け例

 PFR-360反射板を使用した測量の例

 プロット境界策定
 四角プロット(標準地)、円形プロットを作成する際に逆放射測定でプロット中心に据えたPFR-360Rからの距離を測定し境界を決定します。

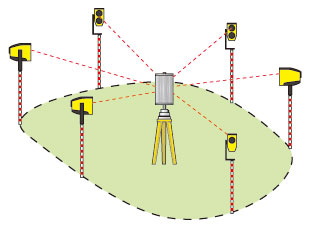

 周囲測量
 通常2人で行う周囲測量もPFR-360Rを見通しの良い場所に据え、逆放射測定で境界線を測量すれば1人でも計測が行えます。

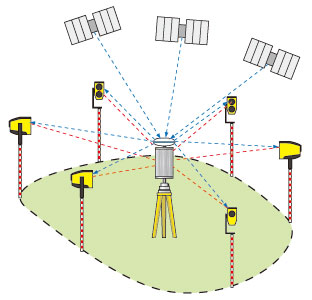

 周囲測量(GPS使用)
 通常の周囲測量に加えPFR-360RにGPS受信機も取り付けると、周囲測量データは直接GISへ移行できる絶対位置での測定になります。PFR-360Rの据え替えも簡単にできます。
