VECTORは強力な耐環境性能を備えた超長距離測定向けレーザー距離計です。非常に頑丈で小型、シンプルに作られたVECTORレーザー距離計は、天候に左右されず、どんな環境でも使え、移動性に優れ、計測に必要な操作は僅か二つのボタンを操るだけです。
|
視認性の良い双眼型
|
VECTORの双眼型ファインダーにより長時間の使用でも単眼型レーザー距離計に比べ大幅に疲労を低減できます。また双眼型は視野全体の明るさや立体感もなども単眼型にくらべ良いので測定目標地点を正確に判別が可能です。
|
|
驚きの性能
VECTORは超長距離を計測するためのレーザー距離計です。ライナップしている4モデルはそれぞれ6km〜最長25kmまでの測定に対応します。各モデルの対応距離は下図のようになります。
バー右端での距離は測定環境条件が良い場合にに計測可能な距離です。バーが青色の部分は測定環境条件が悪い時に計測できる距離を表します。環境条件の目安は以下の通りです。
|
理想的な条件
|
悪い条件
|
|
澄んだ空気、くもりまたは薄明り時
|
雪、霧、雨、スモッグ、多湿、高温
|
|
反射効率の良い垂直方向の目標物
|
小さい目標物
|
|
安定したホールド
|
暗色、不均一な表面、枯れた立木
|
|
多様な測定モード
VECTORには多様な測定モードがあり、様々な環境で有効に測定が行えます。
これらの標準的な測定に加え、2点間垂直距離・方位角と距離・相対水平角および相対仰角などの測定が可能です。

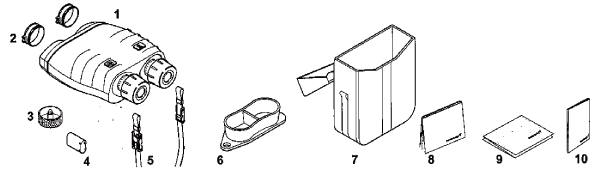

付属品
製品内訳
|
標準品：
|
|
6
|
|
アイピースカバー
|
|
1
|
|
VECTOR™
|
7
|
636 895
|
SVP240 グレーポーチとアクセサリ
|
|
2
|
664 671
|
SOBD1 対物レンズ用キャップ
（VECTOR Niteのみ）
|
|
664 654
|
SVP271 迷彩ポーチとアクセサリ
|
|
3
|
904 657
|
三脚アダプタ（VECTOR Niteのみ）
|
8
|
|
ユーザーマニュアル
|
|
4
|
535 314
|
SEB50 リチウム電池、6V、2CR5
|
9
|
633 396
|
簡易取扱手順書
|
|
5
|
636 965
|
STR1 ネックストラップ
|
10
|
636 117
|
レンズティシュー
|
仕様
|
|
VECTOR IV
|
VECTOR 21
|
VECTOR 21 AERO
|
VECTOR 23
|
|
日中測定
|
可能
|
|
レンズ
|
双眼型
|
|
レンズ倍率
|
7倍
|
|
視野角
|
120mil/6.75°
|
|
レンズ直径
|
42mm
|
|
アイベース幅
|
58.5mm〜71.5mm
|
|
単位
|
メートル / ヤード / フィート
|
|
最小距離
|
5m
|
25m
|
|
最大距離
|
6000m
|
12000m
|
25000m
|
|
レーザータイプ
|
1550nm（クラス1アイセーフ）
|
精度
5m〜12000m
|
±5m
|
|
精度
500m〜12000m
|
|
±5m
|
精度
50m〜2000m
|
±2m
|
|
精度
＜50m / ＞2000m
|
±3m
|
| |
距離分解能
|
1m / 1y / 1ft
|
|
高度分解能
|
1m / 1y / 1ft
|
|
計測時間
|
0.4秒〜1.0秒
|
0.4秒〜0.6秒
|
|
方位単位
|
6400,6300,6000mil / 360° / 400gon
|
|
方位分解能
|
1mil / 1° / 1gon
|
|
方位精度
|
±10mil / ±0.6°（VECTOR21AEROは仰角45°以下）
|
|
仰角精度
|
±3mil / 0.2°（VECTOR21AEROは仰角45°以下）
|
|
最大仰角
|
±45°（VECTOR21AERO-30°〜+90°）
|
|
最大バンク角
|
±45°
|
|
磁気偏差
|
±999mil / ±99.9° / ±99.9gon
|
|
電池
|
6Vリチウム電池（type 2CR5）
|
|
電池容量
|
約5000回計測可能
|
|
運用温度
|
-35℃〜+63℃
|
|
保管温度
|
-40℃〜+85℃
|
|
耐衝撃性
|
40g / 11ms / xyz axes
|
|
耐振動性
|
10〜500 Hz 10分
|
|
寸法（mm）
|
205×178×82
|
|
三脚ブッシュ
|
標準1/4インチスレッド（20UNC-2B）
|
|
重量（電池含む）
|
1.7kg
|
1.8kg
|
|
外部インターフェイス
|
RS232
|
|

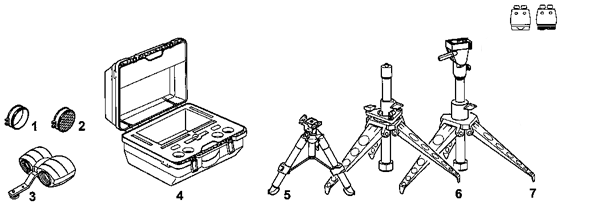

オプション＆アクセサリ
附属品
|
オプション：
|
|
1
|
664 671
|
SOBD1 対物レンズキャップ（2個必要）
|
|
2
|
664 672
|
SOBD2 反射防止対物レンズキャップ（2個必要）
|
|
3
|
901 793
|
BE-10xT 望遠アダプタ
|
|
4
|
667 484
|
SVP282 移動用ケース
|
|
5
|
908 139
|
TOT-XS 軽量小型三脚パン/チルトヘッド付き
|
|
6
|
664 868
|
SST3-1 合金三脚
|
|
7
|
903 876
|
SST3-3 合金三脚パン/チルトヘッド付き
|
その他
- 外部インターフェイスから出力するには専用のデータケーブルが必要です。
- 外部インターフェイスを通しての出力はmrad単位のみです。
|
|
