KSシリーズ 取扱説明書
開閉モータ
KS-M5062/KS-M1080/KS-M1210/KS-M1613
①本体
開閉モータの本体です。本モータはDC24V専用です。その他の電圧で使用すると故障の原因となります。
ハウス開閉以外の用途や指定ハウス長以上での使用はしないでください。
- KS-M5062……50m用モータ
- KS-M1080……100m用モータ
- KS-M1210……120m用モータ
- KS-M1613……160m用モータ
②回転軸
巻上パイプとの接続部分です。ご使用のモータの種類によって軸に空いている穴の数が異なります。
KS-M5062
穴は2箇所で、回転軸が貫通しています。

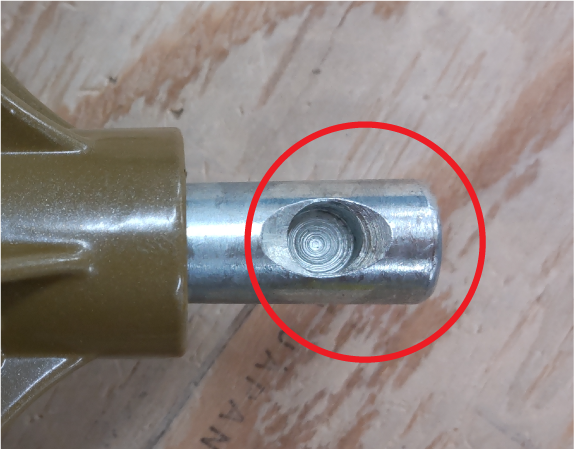

KS-M1080/1210/1613
穴は1箇所で、回転軸は貫通していません。
③LED
モータ動作時に点灯します。
LEDが緑に点灯している時は緑ダイヤルの数値が小さくなり、赤ダイヤルの数値は大きくなります。
赤に点灯している時は赤ダイヤルの数値が小さくなり、緑ダイヤルの数値が大きくなります。
緑点灯時
赤点灯時
④ダイヤルパネル
赤ダイヤルと緑ダイヤルのついたパネルです。モータ正面にフタがある場合はフタを外すとダイヤルパネルがあります(ロットによってはフタがない場合もあります)。
ダイヤルの数値は回転数を示しており(1目盛りにつきおよそ1回転)、0になると停止します。
フタを閉じる
フタを開ける
⑤取付口
モータ下部にある、クライミング金具を挿し込むための取付口です。
モータ下からの見え方
モータ横からの見え方
⑥カップリング金具
回転軸用金具と固定用金具があります。クライミング金具を使用する場合、固定用金具は使用しません。
対応するモータの種類によって穴の数が異なります。
KS-M5062
穴は2箇所で、金具が貫通しています。
KS-M1080/1210/1613
穴は1箇所で、金具は貫通していません。
⑦カップリング金具用ガイド
回転軸用のガイドです。パイプ径が足りない場合に使用します。
取付イメージ①
取付イメージ②
⑧カップリング金具用固定ネジ
カップリング金具やクライミング金具を固定する際に使用する部品です。
使用するモータによって同梱しているネジの数が異なりますのでお気を付けください。
下記以外に予備の部品が同梱されている場合があります。
KS-M5062
KS-M1080/1210/1613
⑨クライミング金具
開閉モータ用の取付金具です。注文時のオプションとなります。
サイド開閉用のモータにご使用ください。設置時、ガイドパイプにはφ25のものを使用してください。
取付イメージ①
取付イメージ②
⑩モータケーブル
仕様
| KS-M5062 | KS-M1080 | KS-M1210 | KS-M1613 | ||
|---|---|---|---|---|---|
| 消費電力 | 62W | 80W | 100W | 130W | |
| トルク | 35N･m | 60N･m | 80N･m | 100N･m | |
| 回転速度 | 3.8rpm | 3.8rpm | 2.8rpm | 2.8rpm | |
| 回転数 | 30回転 | 35回転 | 35回転 | 55回転 | |
| 最大 開閉幅 |
φ19 | 1.8m | 2.1m | 2.1m | 3.3m |
| φ22 | 2.1m | 2.4m | 2.4m | 3.8m | |
| φ25 | 2.4m | 2.7m | 2.7m | 4.3m | |
| φ32 | 3.0m | 3.5m | 3.5m | 5.5m | |
| 重量 | 2.5㎏ | 2.7㎏ | 2.8㎏ | 3.2㎏ | |
| 消費電力 | ||
|---|---|---|
| KS-M5062 | 62W | |
| KS-M1080 | 80W | |
| KS-M1210 | 100W | |
| KS-M1613 | 130W | |
| トルク | ||
| KS-M5062 | 35N･m | |
| KS-M1080 | 60N･m | |
| KS-M1210 | 80N･m | |
| KS-M1613 | 100N･m | |
| 回転速度 | ||
| KS-M5062 | 3.8rpm | |
| KS-M1080 | 3.8rpm | |
| KS-M1210 | 2.8rpm | |
| KS-M1613 | 2.8rpm | |
| 回転数 | ||
| KS-M5062 | 30回転 | |
| KS-M1080 | 35回転 | |
| KS-M1210 | 35回転 | |
| KS-M1613 | 55回転 | |
| 最大開閉幅 | ||
| KS-M5062 | φ19 : 1.8m | |
| φ22 : 2.1m | ||
| φ25 : 2.4m | ||
| φ32 : 3.0m | ||
| KS-M1080 | φ19 : 2.1m | |
| φ22 : 2.4m | ||
| φ25 : 2.7m | ||
| φ32 : 3.5m | ||
| KS-M1210 | φ19 : 2.1m | |
| φ22 : 2.4m | ||
| φ25 : 2.7m | ||
| φ32 : 3.5m | ||
| KS-M1613 | φ19 : 3.3m | |
| φ22 : 3.8m | ||
| φ25 : 4.3m | ||
| φ32 : 5.5m | ||
| 重量 | ||
| KS-M5062 | 2.5㎏ | |
| KS-M1080 | 2.7㎏ | |
| KS-M1210 | 2.8㎏ | |
| KS-M1613 | 3.2㎏ | |
